GB/T19326-2022国标锻制支管座标准参数及类型
发布时间:2022-10-30 14:27:35     作者:     阅读数:9113阅读
详细介绍

GB/T19236-2022 锻制支管座

GB/T19326-2022版最新标准锻制支管座内容调整如下:

本文件按照GB/T 1,.1—2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T 19326—2012《锻制承插焊﹑螺纹和对焊支管座》,与GB/T 19326—2012相比﹐除结构调整和编辑性改动外,主要技术变化如下:
a)更改了品种与代号(见第4章,2012年版的第3章);

b)更改了压力等级的内容(见第5章,2012年版的第4章);

c)更改了接管尺寸的内容(见第6章,2012年版的第5章);

d)更改了特殊的支管座的内容(见第7章,2012年版的第6章);
e)更改了支管座的部分参数,增加了品种(见第9章,2012年版的第8章);

f)更改了材料的内容(见第10章,2012年版的第9章)﹔
g)更改了设计与制造的内容(见第11章,2012年版的第10章);

h)更改了热处理的内容(见第12章,2012年版的第11章);

i)更改了检验与试验的内容(见第13章,2012年版的第12章)﹔

j)更改了表面防护与包装的内容(见第15章,2012年版的第14章
k)更改了产品质量合格证明书的内容(见第16章,2012年版的第15章)﹔
l)删除了系列Ⅰ(通用系列)管子尺寸表(见2012年版的附录A),系列Ⅱ(非通用系列)管于外径表(见2012年版的附录B)和附加要求(见2012年版的附录C);
m)更改了验证试验的内容(见附录A,2012年版的附录D)。

本文件规定了锻制支管座的品种与代号,压力等级、接管尺寸.特殊的支管座、订货内容、形状,尺寸与公差、材料、设计与制造﹑热处理、检验与试验、标志、表面防护与包装和产品质量合格证明书等要求并提供了安装指南。
本文件适用于管道系统中使用钢制材料锻制的支管座.

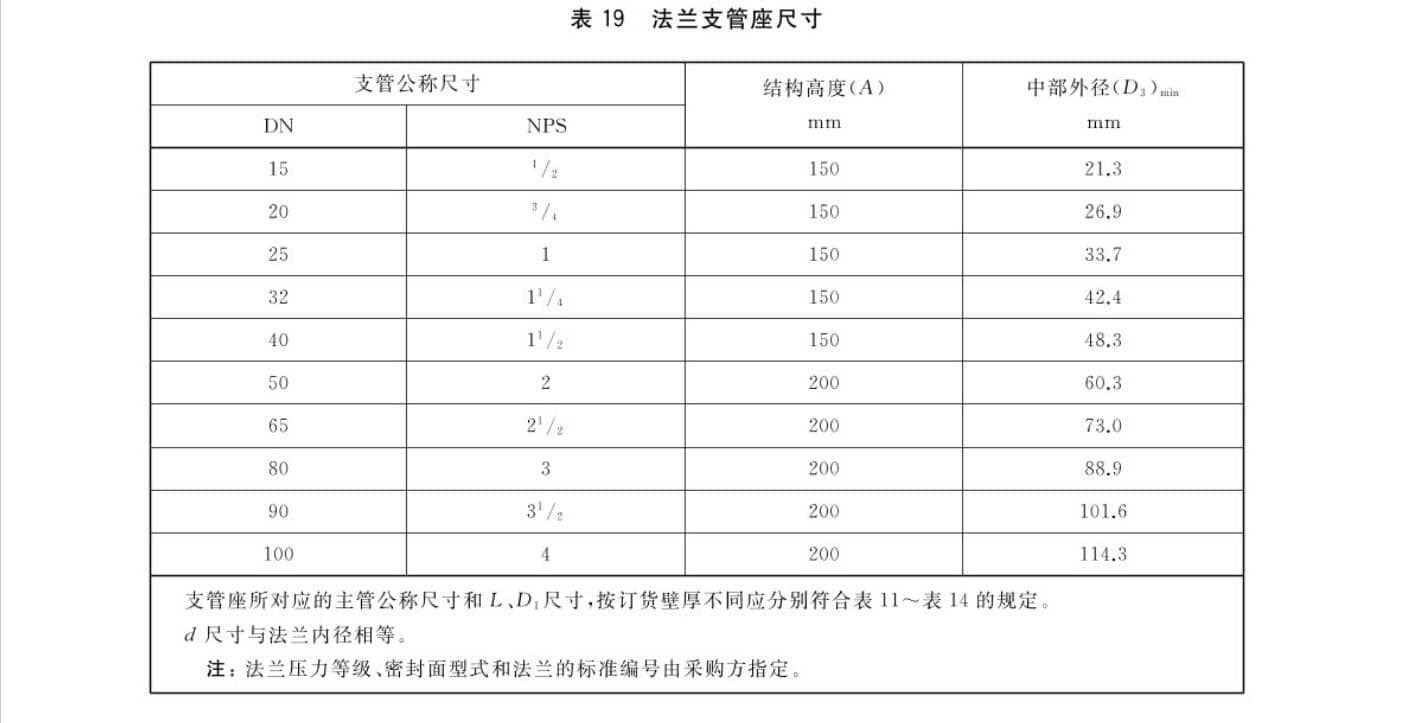

     承插焊支管座和螺纹支管座的压力等级(Class)为3 000,6 000或9 000;对焊支管座、平端支管座和薄壁支管座的压力等级用壁厚等级表示,为Sch10,STD、XS,Sch160、XXS,Sch5S或Sch10S;法兰支管座的压力等级用“主管壁厚等级×法兰压力等级”表示。
